七氟丙烷鋼瓶可以充裝多少滅火劑
來源：消防改造公司 時間：2020-12-03 16:13:03
七氟丙烷鋼瓶可以充裝多少滅火劑

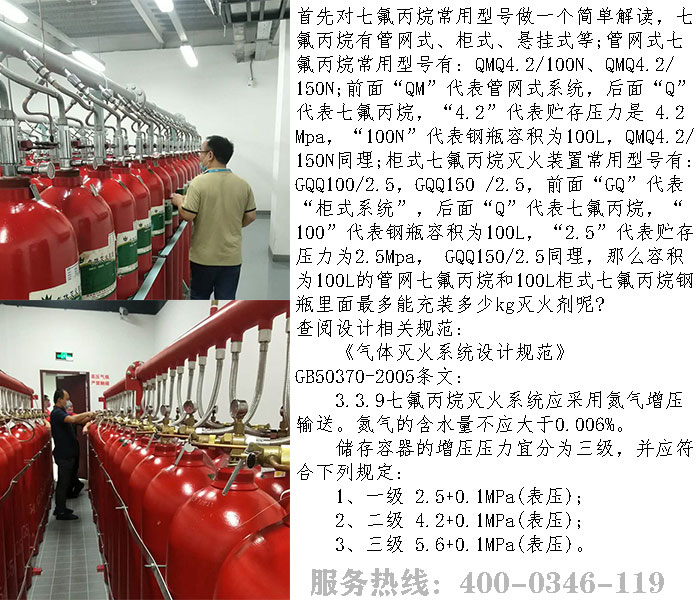

首先對七氟丙烷常用型號做一個簡單解讀，七氟丙烷有管網式、柜式、懸掛式等;管網式七 氟丙烷常用型號有：QMQ4.2/100N、QMQ4.2/150N;前面“QM”代表管網式系統，后面“Q”代表七氟丙烷，“4.2”代表貯存壓力是 4.2Mpa，“100N”代表鋼瓶容積為100L，QMQ4.2/150N同理;柜式七氟丙烷滅火裝置常用型號有：GQQ100/2.5，GQQ150 /2.5，前面“GQ”代表“柜式系統”，后面“Q”代表七氟丙烷，“100”代表鋼瓶容積為100L，“2.5”代表貯存壓力為2.5Mpa， GQQ150/2.5同理，那么容積為100L的管網七氟丙烷和100L柜式七氟丙烷鋼瓶里面-多能充裝多少kg滅火劑呢?
查閱設計相關規范：
《氣體滅火系統設計規范》 GB50370-2005條文：
3.3.9七氟丙烷滅火系統應采用氮氣增壓輸送。氮氣的含水量不應大于0.006%。
儲存容器的增壓壓力宜分為三級，并應符合下列規定：
1、一級 2.5+0.1MPa(表壓);
2、二級 4.2+0.1MPa(表壓);
3、三級 5.6+0.1MPa(表壓)。
3.3.10七氟丙烷單位容積的充裝量應符合下列規定：
1、一級增壓儲存容器，不應大于1120kg/m³;
2、二級增壓焊接結構儲存容器，不應大于950kg/m³;
3、二級增壓無縫結構儲存容器，不應大于1120kg/m³;
4、三級增壓儲存容器，不應大于1080kg/m³。
根據以上規范得出：柜式七氟丙烷滅火裝置采用的鋼瓶一般為2.5MPa，為一級增壓儲存容器，一般為焊接鋼瓶，其充裝量不應大于1120kg/m³。
管網4.2MPa七氟丙烷滅火系統采用的鋼瓶為4.2MPa，為二級增壓，有焊接鋼瓶和無縫鋼瓶兩種。焊接鋼瓶的充裝量不應大于950kg/m³;無縫鋼瓶的充裝量不應大于1120kg/m³。
再次查閱七氟丙烷產品相關規范：
柜式七氟丙烷滅火系統生產應遵循的規范《柜式氣體滅火裝置》GB16670-2006。其中對柜式七氟丙烷滅火裝置鋼瓶規定-大充裝量為1150kg/m³。
管網七氟丙烷滅火系統生產應遵循的規范《氣體滅火系統及部件》GB25972-2010，其對鋼瓶充裝量的規定如下：
a)內貯壓式七氟丙烷滅火系統-大充裝密度：
—2.5MPa貯存壓力時為1120kg/m3;
—4.2MPa貯存壓力時(焊接結構貯存容器)為950kg/m3;
—4.2MPa貯存壓力時(無縫結構貯存容器)為1120kg/m3;
—5.6MPa貯存壓力時為1080kg/m3。
懸掛式七氟丙烷滅火裝置生產應遵循的規范《懸掛式氣體滅火裝置》GA13-2006，其對懸掛式七氟丙烷滅火裝置鋼瓶的充裝量-大值規定為1150kg/m³。
設計規范和產品規范兩種規范做一個對比：
可以看出，預制七氟丙烷和懸掛式七氟丙烷滅火裝置的設計規范與產品規范對-大充裝量的規定不一致。到底應該選用哪個值呢?個人認為，設計規范是氣體滅火系統設計應用時采用的規范，所以在確定鋼瓶的-大充裝量時應采用設計規范。
結論：
根據體積換算公式 1m³=1000L得出：
柜式七氟丙烷的-大充裝量為1.12kg/L;
4.2MPa有管網七氟丙烷的鋼瓶-大充裝量0.95kg/L;
1.6MPa懸掛式七氟丙烷的鋼瓶-大充裝量1.12kg/L。
-后回到開頭的問題，容積為100L的柜式七氟丙烷鋼瓶-大充裝量為：100L*1.12kg/L=112kg;容積為100L的4.2MPa管網七氟丙烷鋼瓶(焊接)-大充裝量為：100L*0.95kg/L=95kg，其他容積的鋼瓶以此類推;工程實際應用中鋼瓶充裝多少，還需根據防護區的功能和體積進行計算。特別是管網七氟丙烷氣體滅火系統，需要考慮多個防護區的均衡、輸送距離等，實際充裝量會比-大充裝量低。
