七氟丙烷滅火系統有柜式、管網系統型式，而管網系統根據壓力的不同，又可以分為4.2MPa和5.6MPa系統。系統采用哪種形式的鋼瓶，對應的壓力表采用哪種規格的，-大充裝量是的多少，很多人不清楚。下面以圖文的型式說明。

存儲容器增壓壓力

儲存容器的增壓壓力宜分為三級，并應符合下列規定：

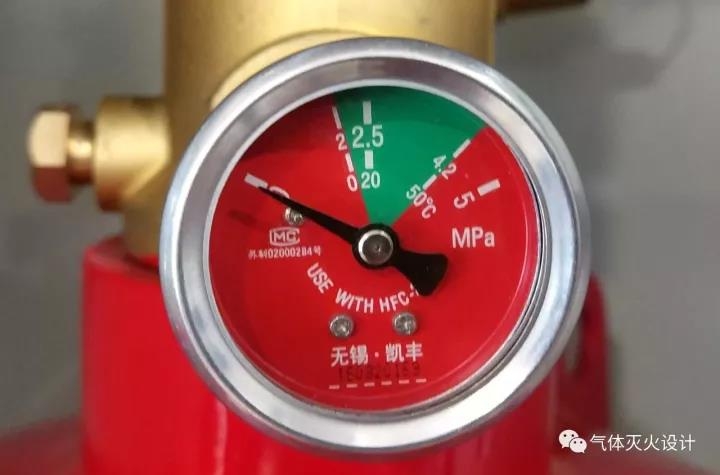

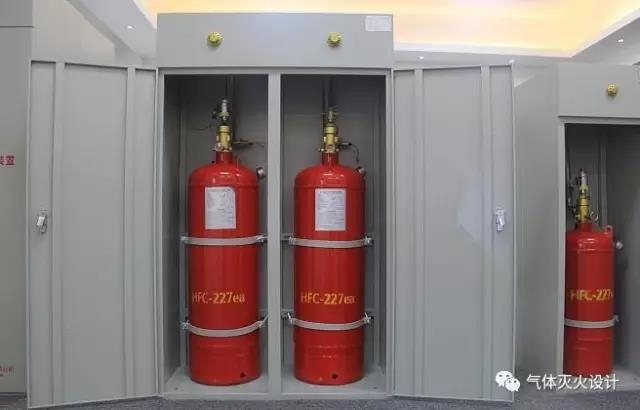

1 一級　2.5+0.1MPa(表壓)，一般用于柜式七氟丙烷滅火系統。

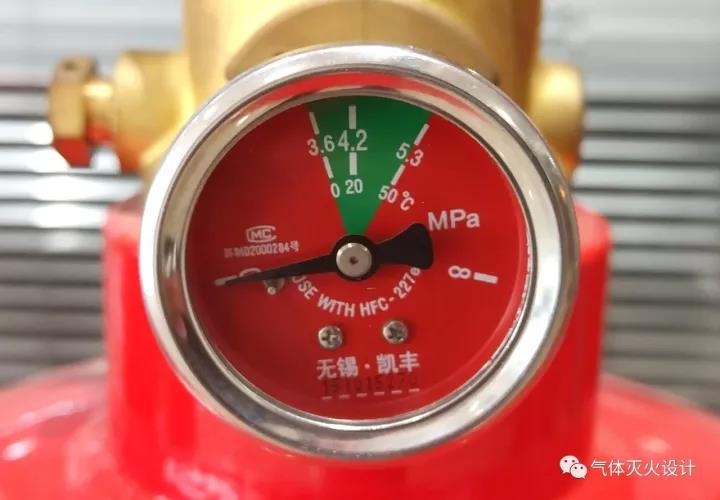

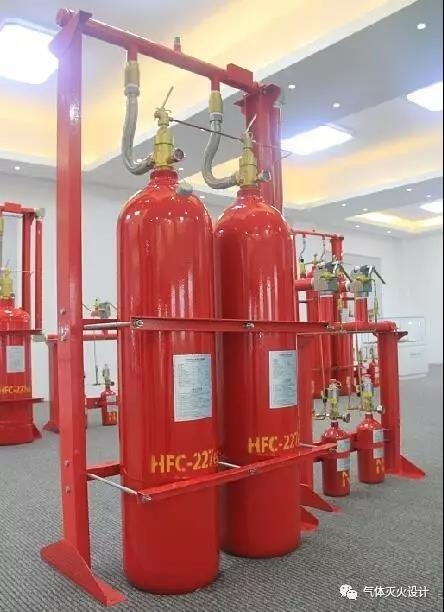

2 二級　4.2+0.1MPa(表壓)，一般用于管網七氟丙烷滅火系統。

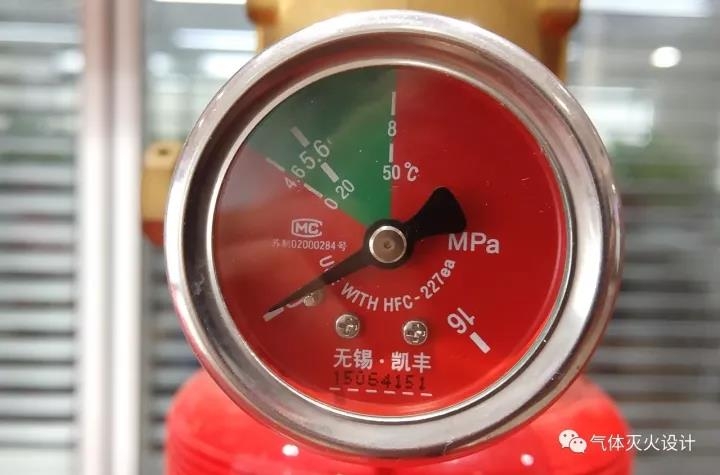

3 三級　5.6+0.1MPa(表壓)，一般用于管網七氟丙烷滅火系統，輸送距離叫4.2MPa系統更遠。

鋼瓶型式選用要求

增壓壓力為2.5MPa的儲存容器宜采用焊接容器；

增壓壓力為4.2MPa的儲存容器，可采用焊接容器或無縫容器（一般都選用焊接鋼瓶，更經濟）；

增壓壓力為5.6MPa的儲存容器，應采用無縫容器。

七氟丙烷單位容積的充裝量要求

七氟丙烷單位容積的充裝量應符合下列規定：

1 一級增壓儲存容器，不應大于1120kg/m3(柜式氣體滅火裝置 GB16670-2006中規定為1150kg/m3；

2 二級增壓焊接結構儲存容器，不應大于950kg/m3；

3 二級增壓無縫結構儲存容器，不應大于1120kg/m3；

4 三級增壓儲存容器，不應大于1080kg/m3。
